Technik und Einsatz der spektralen Online-Sensoren von WTW
MESSUNG VON NO3, NO2, CSB, BSB, TOC, DOC, UVT, SAK
Prinzip
Wasserdichtes, miniaturisiertes UV-VIS bzw UV Spektralphotometer:

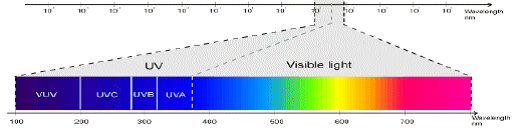

Messung des gesamten Spektrums von ultraviolettem (UV) bis sichtbarem (VIS) Licht
UV Sensoren UV-VIS Sensoren
200-390 nm 200-720 nm
NO3, NO2, CSB, BSB, TOC, DOC, UVT, SAK NO3, CSB, BSB, TOC, DOC, UVT, SAK, TSS

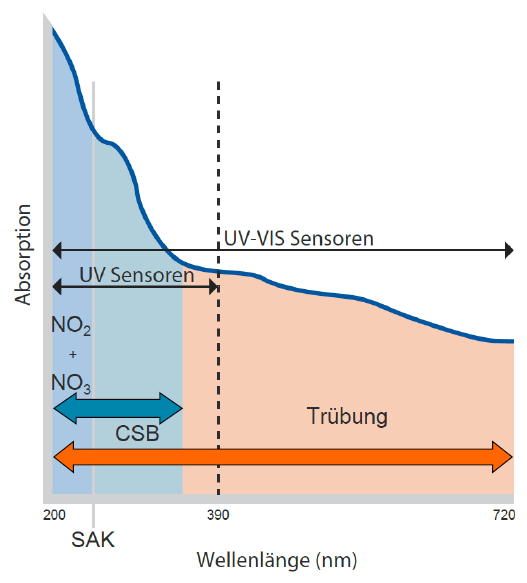

Unterschied zwischen UV und UV-VIS Sensoren
UV Sensoren: C-Parameter, NO3, NO2
UV-VIS Sensoren: C-Parameter, NO3, TSS
Multi-Wellenlängen gegen Einzelwellenlänge
Spektren: mehr Information, verlässlichere Daten
Reinigungstechnik
Kundenanforderung : Geringst möglicher manueller Reinigungsaufwand und minimale Kosten!
Lösung: Optische Sensoren von WTW: Einzigartige wartungsfreie Ultraschall Reinigungstechnologie
Vorteile:
- Komplett geschlossenes Gehäuse
- Keine Verschleißteile
- Keine Wartung
- Keine beweglichen Teile wie Achsen
- Keine Gefahr von eindringendem Wasser
Optional: Druckluftreinigung
Für extreme Betriebsbedingungen: Zusätzliche Druckluftreinigung mit Integrierte Luftdüse!
Wettbewerb: Wischer oder Druckluftreinigung einzeln…
Alleinstellungsmerkmale
- Kalibrierfrei durch identische optische Komponenten von Mess- und Referenzkanal
- Extrem korrosionsbeständig durch Titan, PEEK und Saphirglas Messfenster
- Wartungsfreie Ultraschall-Reinigungstechnologie, optional zusätzliche Druckluftreinigung
Sensor Varianten
1 mm => hohe Konzentrationen, 5 mm => niedrige Konzentrationen
NitraVis® (1 oder 5 mm): NO3, (TSS) (Zulauf, Belebung, Auslauf)
CarboVis® (1 oder 5 mm): SAK, CSB, BSB, DOC, TOC, UVT (TSS) (Zulauf, Auslauf)
NiCaVis® (5 mm): NO3, SAK, CSB, BSB, DOC, TOC, UVT (Auslauf)
NitraVis®NI (1 oder 5 mm): NO2, NO3 (Zulauf, Belebung, Auslauf)
NiCaVis® NI (1 oder 5 mm): NO2, NO3, SAK, CSB, BSB, DOC, TOC, UVT (Zulauf, Belebung, Auslauf)
Installationszubehör
…für die vertikale Installation …für die horizontale Installation
EH/U 170 (109320) VIS Set/EH (481073)
Anwendungsbeispiel I

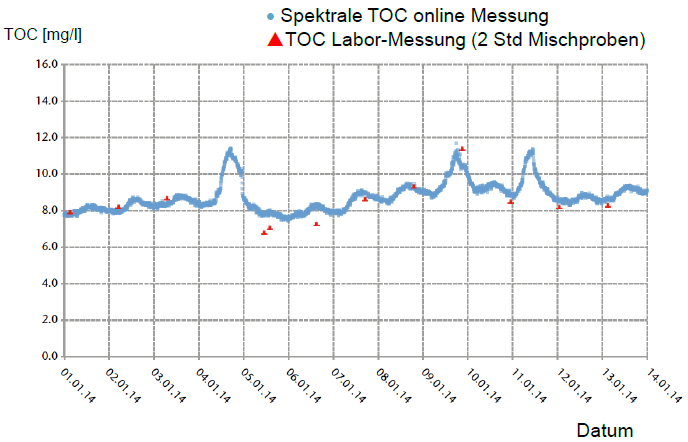

TOC Ablaufüberwachung (KA Regensburg, Deutschland)
Anwendungsbeispiel II

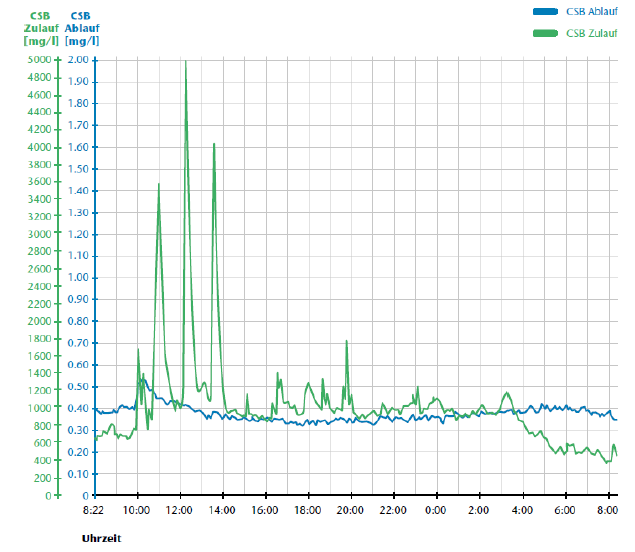

Messung von COD zur Detektion von Zulaufspitzen (KA Salzgitter Nord, Deutschland)
Anwendungsbeispiel III

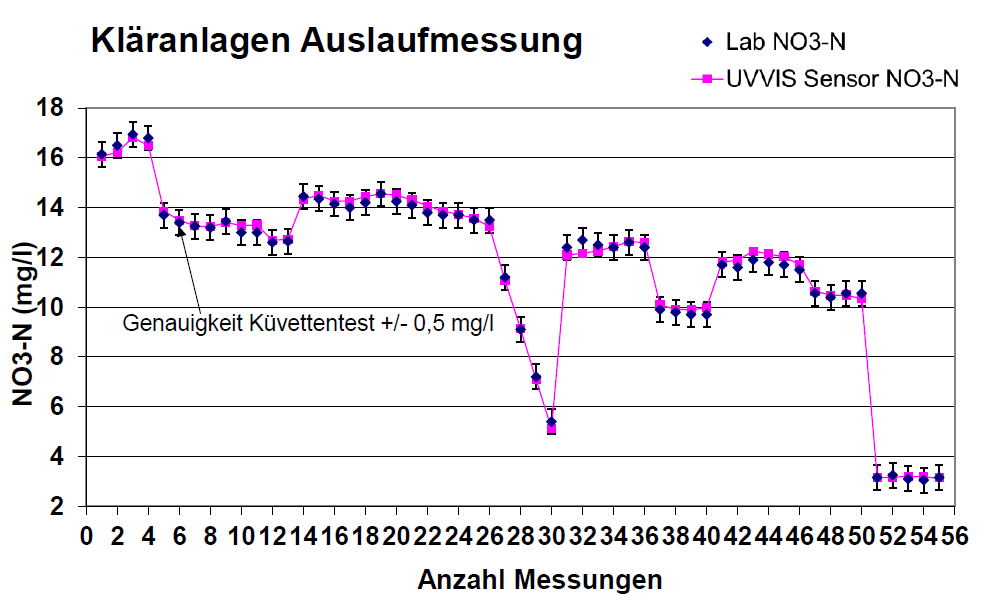

NO3-N Messung (Auslauf kommunale Kläranlage)
