108,00 € (Preis nur in Deutschland und Österreich gültig)

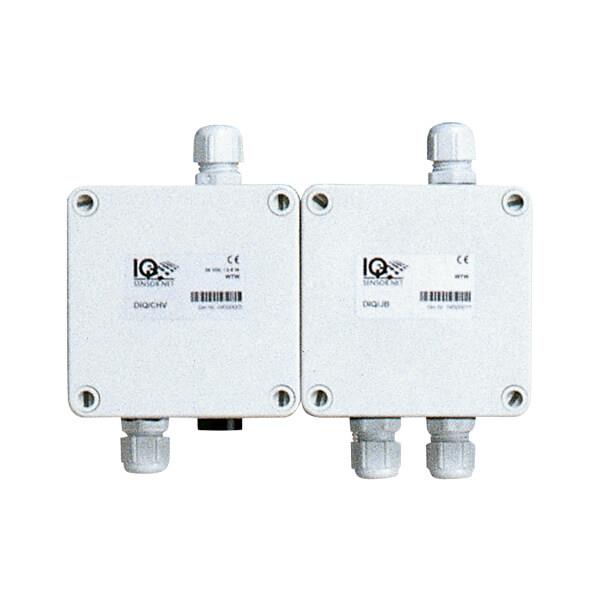

Verzweigungs- und Ventil-Module für die IQ SENSOR NET Systeme 282/284 und 281
Module zur flexiblen Erweiterung der digitalen IQ SENSOR NET Systeme 281 und 282/284 um zusätzliche Messstellen oder Funktionen – kompakte Bauform:
Mit den DIQ-Modulen lassen sich Ihre Systeme 281 bzw. 282/284 einfach und flexibel aufwerten und erweitern:
Die DIQ-Module sind flexible Erweiterungen für das IQ SENSOR NET-System 28x und kompatibel mit den folgenden Umformern:
Modelle DIQ-Modul
DIQ/JB
DIQ/CHV
Artikelnummer
472005
472007
Kabelzuführungen
3 Kabel-Verschraubungen M 16 x 1,5
2 Kabel-Verschraubungen M 16 x 1,5 und 2 Druckschlauchtüllen
Klemmanschlüsse
SchraubklemmleistenKlemmbereich für massive Adern: 0,2 ... 4,0 mm2Klemmbereich für flexible Adern: 0,2 ... 2,5 mm2zugänglich durch Aufklappen des Deckels
Gehäusematerial
Polystyrol
Schutzart
IP 66
Abmessungen (B x H x T)
94 x 94 x 57 mm
Gewicht
0,2 kg
0,3 kg
Prüfzeichen
CE
Elektromagnetische Verträglichkeit
EN 61326-1, Emission: Klasse A, FCC Class A
Integrierter Überspannungsschutz
Gegenüber EN 61326-1 erweiterter Überspannungsschutz für das Gesamtsystem
Verbindungsmedium Kabel
IQ Sensor Net Kabel SNCIQ bzw. SNCIQ/UG (für Erdverlegung, mit zusätzlicher PVC-Ummantelung): 2-adrig mit Schirm; 2 x 0,75 mm2; Beilauflitze zur leichten Kontaktierung des Schirms 0,75 mm2; druckdicht bis 10 bar
Verbindungseigenschaften
Energie- und Datenübertragung durch Zweidrahttechnik; Verpolungssicher bezüglich Schirm- und Innenleitervertauschung (keine Zerstörung); Durchgängige EMV-Schirmungskontrolle; Beliebige Verkabelungstopologie innerhalb des IQ Sensor Net Systems in Form von Linie, Baum, Stern, Gesamtkabellänge: max. 250 m
Garantie
3 Jahre für Sachmängel gemäß § 10 AGB
Sensor- und Verbindungskabel für das IQ SENSOR NET
Module für das IQ SENSOR NET, mit Stromausgängen, -eingängen, Relais, digitalen Schnittstellen
Prüfstandards und Reinigungszubehör der Spektralsensoren CarboVis®, NitraVis® und NiCaVis®.
DIQ/S 282, DIQ/S 284IQ SENSOR NET SYSTEM 28X FÜR 2 BZW. 4 DIGITALE IQ SENSORENBedienungsanleitung ba77168d
Modelle DIQ/S 281-CR2 und DIQ/S 281-MODBedienungsanleitung ba77244d
Modell DIQ/S 281-HARTBedienungsanleitung ba77273d
Produktflyer, 4 Seiten, Deutsch, 999148D"Das System 281: für pH/Redox, Gelöst-Sauerstoff, Trübung, Leitfähigkeit, Feststoff oder Schlammspiegel - einfach, digital, modern"
Flyer, 4 Seiten, Deutsch, 999102D"IQ SENSOR NET – das System: Sicher - Modular - Flexibel"
Produktflyer, 4 Seiten, Deutsch, 999329DDas IQ SENSOR NET System 282/284 für Trinkwasserversorger
Produktflyer, 8 Seiten, 999177D, DeutschIQ Sensor Net System 282/284: Controller für 2 oder 4 Sensoren"Kleines System mit großer Leistung"
Versionshistorie – NeuerungenV 1.2: zur Erkennung der Module MIQ/MC2(-PR/-MOD), MIQ/MC3(-PR/-MOD) und des Systems 282/284
Datei wird auf SPS benötigt zur Erkennung des IQ SENSOR NET Systems 282/284 und des MIQ/MC3.Erforderlich bis PNIO-Version 2.0 Versionshistorie – NeuerungenV2.1: zur Erkennung des Systems 282/284 und des MIQ/MC3
Datei wird auf SPS benötigt zur Erkennung des IQ SENSOR NET Systems 282/284 und des MIQ/MC3.Erforderlich ab PNIO-Version 2.2
Datenblatt D1.10, Deutsch, 999216Dzu IQ Sensor Net DIQ Modulen
