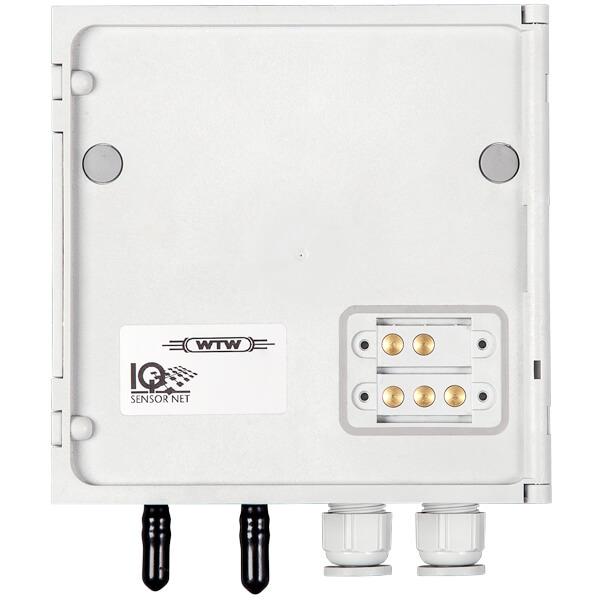

Modul zur Druckluftreinigung - WTW

Modul zur Druckluftreinigung - WTW

  • Artikelnummer: 480018
Angebot auf Anfrage
  • Beschreibung
    Modul zur automatischen relais- oder IQ SENSOR NET gesteuerten Druckluftreinigung
    Druckluftreinigung für Sensoren – dieses Modul des IQ SENSOR NET macht es möglich, einfache Installation inklusive:
    •Schnelle Funktionserweiterung – Druckluftreinigung schnell und unkompliziert installiert
    •Geringer Wartungsaufwand – durch die automatische Reinigung der Sensoren
    •Einfache Montage – die modulare Bauweise spart Geld, Zeit und Arbeit
    Die Erweiterung Ihres IQ SENSOR NET um automatisch gesteuerte Reinigungsfunktionen: Mit dem Magnetventilmodul MIQ/CHV PLUS so einfach wie die Systemerweiterung selbst.

    Die Druckluftreinigung kommt vor allem an Messstellen mit erhöhter Verschmutzung zur Anwendung, z.B. Zulauf der Kläranlage. Typische Sensoren für die Druckluftreinigung sind unsere ionenselektiven Sensoren VARiON®, AmmoLyt® und NitraLyt® und die optischen UV-/UV-VIS-Sonden NitraVis®, NiCaVis® und CarboVis®.
  • Technische Daten

    MIQ-Modulkupplung an Frontseite

    Kombinierte mechanische und elektrische Verbindung zum schnellen Andocken und Abnehmen des Terminals
    MIQ/TC 2020 3G sowie zum Andocken weiterer Module

    MIQ-Modulkupplung an Rückseite

    Kombinierte mechanische und elektrische Verbindung zum Andocken von weiteren Modulen, insgesamt max. 3 Stück als Stapelmontageeinheit

    Kabelzuführungen

    2 Kabel-Verschraubungen M 16 x 1,5 und 2 Druckschlauchtüllen

    Klemmanschlüsse

    Schraubklemmleisten
    Klemmbereich für massive Adern: 0,2 ... 4,0 mm2
    Klemmbereich für flexible Adern: 0,2 ... 2,5 mm2
    zugänglich durch Aufklappen des Deckels

    IQ Sensor Net Klemmanschlüsse

    Klemmanschlüsse für das IQ Sensor Net sind in jedem Modul verfügbar und wahlfrei nutzbar für
    - den Anschluss von Sensoren
    - als Eingang/Ausgang bzw. Durchschleifen/Verteilen des IQ Sensor Net Kabels

    Sonstige Funktionen

    Zwei LEDs, gelb und rot, zur Überwachung der Betriebsspannung des IQ Sensor Net; IQ Sensor Net Anschluss; integrierte lokale Identitäts-Funktion (Messstellenkennung); integrierter schaltbarer Abschlusswiderstand (SN Terminator)

    Elektrische Versorgung

    Direkt über das IQ Sensor Net

    Umgebungsbedingungen

    Betriebstemperatur: -20 °C … +55 °C; Lagertemperatur: -25 °C … +65 °C

    Gehäusematerial

    PC – 20 % GF (Polycarbonat mit 20 % Glasfaser)

    Schutzart

    IP 66 / entspricht NEMA 4X (nicht direkt für Conduit-Anschluss geeignet). Conduits sind mittels flexiblen Adaptern CC-Box, bzw. mittels Adaptern CC-PM anzuschließen.

    Abmessungen

    144 x 144 x 52 mm (B x H x T)

    Gewicht

    Ca. 0,5 kg

    Prüfzeichen

    ETL, cETL (Konform zu relevanten UL und Kanadischen Standards), CE

    Elektromagnetische Verträglichkeit

    EN 61326-1, Klasse B; FCC Class A

    Integrierter Überspannungsschutz

    Gegenüber EN 61326-1 erweiterter Überspannungs­schutz für das Gesamtsystem, realisiert in jeder einzelnen Komponente

    Verbindungsmedium Kabel

    IQ Sensor Net Kabel SNCIQ bzw. SNCIQ/UG (für Erdverlegung, mit zusätzlicher PVC-Ummantelung): ­
    2-adrig mit Schirm; 2 x 0,75 mm2; Beilauflitze zur leichten Kontaktierung des Schirms 0,75 mm2; druckdicht bis 10 bar

    Verbindungseigenschaften

    Energie- und Datenübertragung gemeinsam auf diesen beiden Leitungen; Verpolungssicher bezüglich Schirm- und Innen­leiter­vertauschung (keine Zerstörung); Durchgängige EMV-Schirmungskontrolle; Beliebige Verkabelungstopologie innerhalb des IQ Sensor Net Systems in Form von Linie, Baum, Stern, Mehrfach-Stern; Gesamtkabellänge: max. 1.000 m (ohne Signalverstärkung), bei Einsatz eines Signalverstärkungsmoduls MIQ/JBR weitere 1.000 m (max. 3000 m)

    Garantie

    3 Jahre für Sachmängel gemäß § 10 AGB
