MIQ-Module zur Spannungsversorgung - WTW

MIQ-Module zur Spannungsversorgung - WTW

  • Artikelnummer: 480004
Angebot auf Anfrage
  • Beschreibung
    Module zur Spannungsversorgung des IQ SENSOR NET mit 230VAC oder 24 V AC/DC
    Module zur Spannungsversorgung der Systemkomponenten im IQ SENSOR NET – dank des modularen Prinzips und einfacher Installation individuell anpassbar:
    •Individuell an den Energiebedarf anpassbar – bis zu 6 Module in einem System installierbar
    •Einfache Montage – im System an beliebiger Stelle montieren, mit der Stapeltechnik ohne zusätzliches Montagezubehör
    •Integrierter Blitzschutz sorgt für hohe Betriebssicherheit bei jeder Witterung
    Die Netzteilmodule zum Betrieb des IQ SENSOR NET erhalten Sie in zwei Ausführungen: Das Weitbereichsnetzteil MIQ/PS für 100–240 VAC und das Niederspannungs-Netzteil MIQ/24V für 24 VAC/24 VDC.

    Durch die Stapelmöglichkeit im IQ SENSOR NET können Sie die Module an bereits existierende Module schnell und einfach andocken – an einer belieben Position im System. Sie benötigen somit kein zusätzliches Montagezubehör.
  • Technische Daten

    Modelle

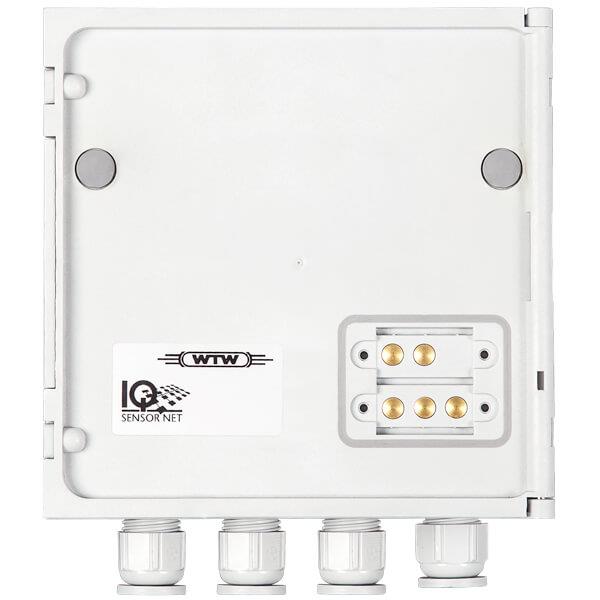

    MIQ-Modul MIQ/PS

    MIQ-Modul MIQ/24V

    Artikelnummer

    480004

    480006

    MIQ-Modulkupplung an Frontseite

    Kombinierte mechanische und elektrische Verbindung zum schnellen Andocken und Abnehmen des Terminals MIQ/TC 2020 3G sowie zum Andocken weiterer Module

    MIQ-Modulkupplung an Rückseite

    Kombinierte mechanische und elektrische Verbindung zum Andocken von weiteren Modulen, insgesamt max. 3 Stück als Stapelmontageeinheit

    Kabelzuführungen

    4 Kabel-Verschraubungen M 16 x 1,5

    Klemmanschlüsse

    Schraubklemmleisten
    Klemmbereich für massive Adern: 0,2 ... 4,0 mm2
    Klemmbereich für flexible Adern: 0,2 ... 2,5 mm2
    zugänglich durch Aufklappen des Deckels

    IQ Sensor Net Klemmanschlüsse

    Klemmanschlüsse für das IQ Sensor Net sind in jedem Modul verfügbar und wahlfrei nutzbar für
    - den Anschluss von Sensoren
    - als Eingang/Ausgang bzw. Durchschleifen/Verteilen des IQ Sensor Net Kabels

    Sonstige Funktionen

    Zwei LEDs, gelb und rot, zur Überwachung der Betriebsspannung des IQ Sensor Net;
    IQ Sensor Net Anschluss;
    integrierte lokale Identitäts-Funktion (Messstellenkennung);
    integrierter schaltbarer Abschlusswiderstand (SN Terminator)

    Elektrische Versorgung

    Direkt über das IQ Sensor Net

    Umgebungsbedingungen

    Betriebstemperatur: -20 °C … +55 °C; Lagertemperatur: -25 °C … +65 °C

    Gehäusematerial

    PC – 20 % GF (Polycarbonat mit 20 % Glasfaser)

    Schutzart

    IP67

    IP 66

    entspricht NEMA 4X (nicht direkt für Conduit-Anschluss geeignet).
    Conduits sind mittels flexiblen Adaptern CC-Box, bzw. mittels Adaptern CC-PM anzuschließen.

    Abmessungen

    144 x 144 x 52 mm (B x H x T)

    Gewicht

    Ca. 0,5 kg

    Prüfzeichen

    ETL, cETL (Konform zu relevanten UL und Kanadischen Standards), CE

    Elektromagnetische Verträglichkeit

    EN 61326-1, Klasse B; FCC Class A

    Integrierter Überspannungsschutz

    Gegenüber EN 61326-1 erweiterter Überspannungs­schutz für das Gesamtsystem, realisiert in jeder einzelnen Komponente

    Verbindungsmedium Kabel

    IQ Sensor Net Kabel SNCIQ bzw. SNCIQ/UG (für Erdverlegung, mit zusätzlicher PVC-Ummantelung): ­
    2-adrig mit Schirm; 2 x 0,75 mm2; Beilauflitze zur leichten Kontaktierung des Schirms 0,75 mm2; druckdicht bis 10 bar

    Verbindungseigenschaften

    Energie- und Datenübertragung gemeinsam auf diesen beiden Leitungen; Verpolungssicher bezüglich Schirm- und Innen­leiter­vertauschung (keine Zerstörung); Durchgängige EMV-Schirmungskontrolle; Beliebige Verkabelungstopologie innerhalb des IQ Sensor Net Systems in Form von Linie, Baum, Stern, Mehrfach-Stern; Gesamtkabellänge: max. 1.000 m (ohne Signalverstärkung), bei Einsatz eines Signalverstärkungsmoduls MIQ/JBR weitere 1.000 m (max. 3000 m)

    Garantie

    3 Jahre für Sachmängel gemäß § 10 AGB
