20.07.2021
WTW, Prozess-Segment

IQ-Spektralsensoren zur kontinuierlichen Farbmessung

Seit jeher ist Farbe (oder Färbung) ein wichtiger Parameter in der Wasserqualität. Seit einigen Jahren steigt hierzu auch der Bedarf an einer kontinuierlichen Messung. Um diesen Marktanforderungen gerecht zu werden, führen wir neue Farbsensoren für das IQ Sensor Net ein.

Anwendungen, Methoden, Messverfahren

Anwendungen

Die Anwendungsbereiche der neuen Farb-Sensoren sind die Überwachung im Auslauf der Kläranlage und die Überwachung von Oberflächengewässern .

Methoden

Die Sensoren messen angelehnt an die Methode DIN EN ISO 7887:2011, Verfahren C und angelehnt an die Methode APHA 2120 2018 (Hazen), Verfahren C. In beiden Fällen handelt es sich um Methoden für die Messung im Labor. Bei der DIN EN ISO 7887:2011, Verfahren C ist die Wellenlänge von 410 nm vorgegeben. Bei der APHA 2120 2018 (Hazen), Verfahren C ist die Wellenlänge frei wählbar. Die WTW-Sensoren bieten in diesem Fall die Wellenlängen 340, 350, 390, 445, 455 und 465 nm.

Messverfahren

Wie auch bei den oben genannten Labormethoden, ermitteln die Sensoren den Messwert mit Hilfe einer Absorptionsmessung bei der ausgesuchten Wellenlänge (z.B. 445 nm). Die Methoden sehen vor der photometrischen Bestimmung eine Filtration der Probe vor. Da dies aber bei der kontinuierlichen Messung mit einem Sensor nicht möglich ist, muss der Einfluss des Filterrückstandes unter Umständen kompensiert werden, um eine bessere Übereinstimmung mit der Labormessung zu erzielen. Dies passiert mittels einer Trübungskompensation.

Sofern die Trübungskompensation aktiviert ist, wird die Absorption einer möglichst hohen Wellenlänge von der Absorption der ausgewählten Wellenlänge abgezogen. Das Resultat wird dann in mg/l Pt/Co umgerechnet und als Wahre Färbung ausgegeben.

Ist die Trübungskompensation nicht aktiviert, wird nur die Absorption bei der selektierten Wellenlänge herangezogen und in mg/l Pt/Co umgerechnet. Dies ist die Scheinbare Färbung.

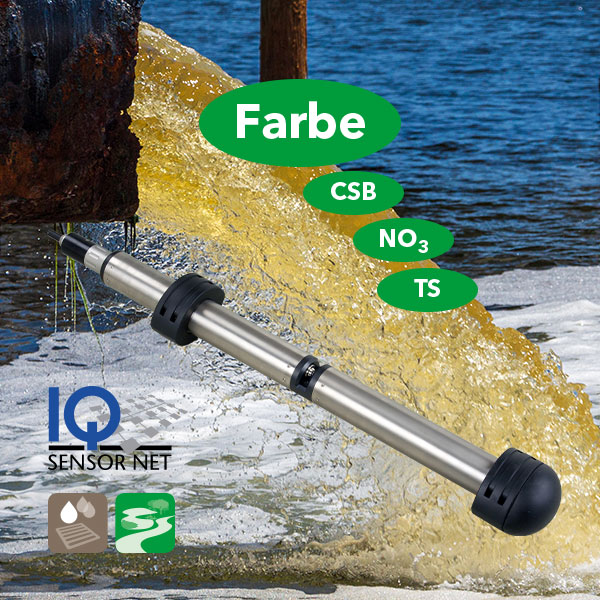

Die Sensoren

Artikel-nummer	Modellbezeichnung	Beschreibung
481060	NiCaVis^® 705 IQ SF Co	Spektrale UV-VIS Sonde zur Messung von Nitrat, Farbe, CSB_gelöst, TOC, BSB, DOC, SAK und UVT₂₅₄ in Oberflächengewässern, mit integrierter Ultraschallreinhaltung, Messstrecken-Überschub und Stoßschutz (SACIQ separat bestellen)
481065	CarboVis^® 705 IQ TS Co	Spektrale UV-VIS Sonde zur Messung von Farbe, CSB_gesamt, CSB_gelöst, TOC, BSB, DOC, SAK_gesamt, SAK_gelöst, UVT₂₅₄ und TS im Kläranlagenauslauf, mit integrierter Ultraschallreinhaltung, Messstrecken-Überschub und Stoßschutz (SACIQ separat bestellen)
481066	NiCaVis^® 705 IQ TS Co	Spektrale UV-VIS Sonde zur Messung von Farbe, Nitrat, CSB_gesamt, CSB_gelöst, TOC, BSB, DOC, SAK_gesamt, SAK_gelöst und UVT₂₅₄ im Kläranlagenauslauf, mit integrierter Ultraschallreinhaltung, Messstrecken-Überschub und Stoßschutz (SACIQ separat bestellen)
481067	ColorVis 705 IQ	Spektrale UV-VIS Sonde zur Messung von Farbe (Hazen 340, 390, 445, 455, 465, ISO 410), mit integrierter Ultraschallreinhaltung, Messstrecken-Überschub und Stoßschutz (SACIQ separat bestellen)

Unsere Vorteile

Konform und zuverlässig durch Verwendung akzeptierter Methoden (ISO 7887 und Hazen)
Hohe Genauigkeit durch Trübungskompensation
Geringer Wartungsaufwand durch Reagenzien-freie Sensoren mit integrierter Ultraschallreinigung
Lange Lebensdauer durch robuste Sensoren
alles in einer Lösung mit allen Parametern, in einem System
Flexibel durch alle Arten der Kommunikation zur SPS
